REV 1.0

PROCESADOR

AMD SOCKET AM4, COMPATIBLE CON: AMD RYZEN ™ SERIE 5000 / PROCESADORES AMD RYZEN ™ DE 3.ª GENERACIÓN / PROCESADORES AMD RYZEN ™ DE 2.ª GENERACIÓN / PROCESADORES AMD RYZEN ™ DE 1.ª GENERACIÓN / AMD RYZEN ™ DE 2.ª GENERACIÓN CON PROCESADORES GRÁFICOS RADEON ™ VEGA / PROCESADORES AMD RYZEN DE 1.ª GENERACIÓN ™ CON PROCESADORES GRÁFICOS RADEON ™ VEGA / AMD RYZEN ™ CON PROCESADORES GRÁFICOS RADEON ™ VEGA

(POR FAVOR, ACUDA A "LISTA DE SOPORTE DE CPU" PARA MÁS INFORMACIÓN.)

CHIPSET

AMD B450

MEMORIA

4 X ZÓCALOS DDR4 DIMM QUE ADMITEN HASTA 128 GB (CAPACIDAD DE UN SOLO DIMM DE 32 GB) DE MEMORIA DEL SISTEMA

ARQUITECTURA DE MEMORIA DUAL CHANNEL

SOPORTE PARA MÓDULOS DE MEMORIA DDR4 3600 (OC) / 3466 (OC) / 3200 (OC) / 2933/2667/2400/2133 MHZ

SOPORTE PARA MÓDULOS DE MEMORIA ECC UN-BUFFERED UDIMM 1RX8/2RX8 (OPERANDO EN MODO NO-ECC)

SOPORTE PARA MÓDULOS DE MEMORIA NON-ECC UN-BUFFERED DIMM 1RX8/2RX8

SOPORTE PARA MÓDULOS DE MEMORIA EXTREME MEMORY PROFILE (XMP)

(POR FAVOR DIRÍJASE A LA "LISTA DE MEMORIAS SOPORTADAS" PARA MÁS INFORMACIÓN.)

GRÁFICA INTEGRADA PROCESADOR GRÁFICO INTEGRADO

1 X PUERTO DVI-D, QUE ADMITE UNA RESOLUCIÓN MÁXIMA DE 1920X1200 A 60 HZ

* EL PUERTO DVI-D NO ADMITE LA CONEXIÓN D-SUB MEDIANTE ADAPTADOR.

1 X PUERTO HDMI, QUE ADMITE UNA RESOLUCIÓN MÁXIMA DE 4096X2160 A 60 HZ

* SOPORTE PARA LA VERSIÓN HDMI 2.0, HDCP 2.2 Y HDR.

MEMORIA COMPARTIDA MÁXIMA DE 16 GB

(NOTA) EL SOPORTE REAL PUEDE VARIAR SEGÚN LA CPU.

AUDIO

CÓDEC REALTEK® ALC892

AUDIO DE ALTA DEFINICIÓN

2/4 / 5.1 / 7.1 CANALES

SOPORTE PARA SALIDA S / PDIF

LAN

CHIP LAN REALTEK® GBE (10/100/1000 MBIT)

ZÓCALOS DE EXPANSIÓN

1 X RANURA PCI EXPRESS X16, QUE SE EJECUTA EN X16 (PCIEX16) (NOTA)

* PARA UN RENDIMIENTO ÓPTIMO, AUNQUE SEA CON UNA ÚNICA TARJETA GRÁFICA PCI EXPRESS INSTALADA, ASEGÚRESE DE CONECTARLA EN LA RANURA PCIEX16.

(NOTA) EL SOPORTE REAL PUEDE VARIAR SEGÚN LA CPU.

(LA RANURA PCIEX16 CUMPLE EL ESTÁNDAR PCI EXPRESS 3.0.)

1 X PCI EXPRESS X16, UNA X4 (PCIEX4)

1 X RANURA PCI EXPRESS X1

(LAS RANURAS PCIEX4 Y PCIEX1 CUMPEN CON EL ESTÁNDAR PCI EXPRESS 2.0.)

INTERFAZ DE ALMACENAMIENTO     INTEGRADO EN LA CPU

1 X CONECTOR M.2 (SOCKET 3, CLAVE M, TIPO 2242/2260/2280/22110 SATA Y COMPATIBILIDAD CON SSD PCIE 3.0 X4 / X2) (M2A_SOCKET)

2 X CONECTORES SATA 6GB / S (ASATA3 1/2)

INTEGRADO EN EL CHIPSET

1 X CONECTOR M.2 (SOCKET 3, CLAVE M, TIPO 2280 SATA Y COMPATIBILIDAD CON SSD PCIE 3.0 X2) (M2B_SOCKET)

4 X CONECTOR SATA 6GB/S (SATA3 0/1/2/3)

SOPORTA RAID 0, RAID 1, Y RAID 10

* CONSULTE "1-7 CONECTORES INTERNOS" PARA OBTENER LOS AVISOS DE INSTALACIÓN DE LOS CONECTORES M.2 Y SATA.

TECNOLOGÍA MULTI GRÁFICA

COMPATIBILIDAD CON LAS TECNOLOGÍAS AMD QUAD-GPU CROSSFIRE ™ Y AMD CROSSFIRE ™ DE 2 VÍAS

USB     INTEGRADO EN EL CHIPSET

2 PUERTOS USB 3.1 GEN 2 TIPO A (ROJO) EN EL PANEL POSTERIOR

2 PUERTOS USB 3.1 GEN 1 DISPONIBLES A TRAVÉS DEL ENCABEZADO USB INTERNO

6 X PUERTO USB 2.0/1.1 (2 PUERTOS EN EL PANEL POSTERIOR, 4 PUERTOS DISPONIBLES A TRAVÉS DE LOS CONECTORES USB INTERNOS)

INTEGRADO EN LA CPU

4 PUERTOS USB 3.1 GEN 1 EN EL PANEL POSTERIOR

CONECTORES DE E / S INTERNOS

1 CONECTOR DE ALIMENTACIÓN PRINCIPAL ATX DE 24 PINES

1 X CONECTOR DE ALIMENTACIÓN ATX 12V 8-PIN

1 X CONECTOR DEL VENTILADOR DE LA CPU

3 X CONECTOR DEL VENTILADOR DEL SISTEMA

2 X CONECTORES M.2 SOCKET 3

6 X CONECTOR SATA 6GB/S

2 X ENCABEZADOS DE TIRA DE LED DIRECCIONABLES

2 X PUENTES DE SELECCIÓN DE POTENCIA DE TIRA DE LED DIRECCIONABLES

1 X CABEZAL DE TIRA DE LED PARA ENFRIADOR DE CPU / TIRA DE LED RGB

1 X CABEZAL DE TIRA DE LED RGB (RGBW)

1 X ENCABEZADO DEL PANEL FRONTAL

1 X ENCABEZADO DE AUDIO DEL PANEL FRONTAL

1 X ENCABEZADO DE SALIDA S / PDIF

1 X CABEZAL USB 3.1 GEN 1

2 X CONECTORES USB 2.0/1.1

1 X TRUSTED PLATFORM MODULE (TPM) HEADER (2X6 PIN, FOR THE GC-TPM2.0_S MODULE ONLY)

LA FUNCIÓN TPM ES OPCIONAL SEGÚN LAS DIFERENTES POLÍTICAS LOCALES

1 X CONECTOR DEL PUERTO DE SERIE

1 X CONECTOR PARA ALTAVOZ

1 X PUENTE CMOS TRANSPARENTE

1 X CONECTOR DE INTRUSIÓN EN EL CHASIS

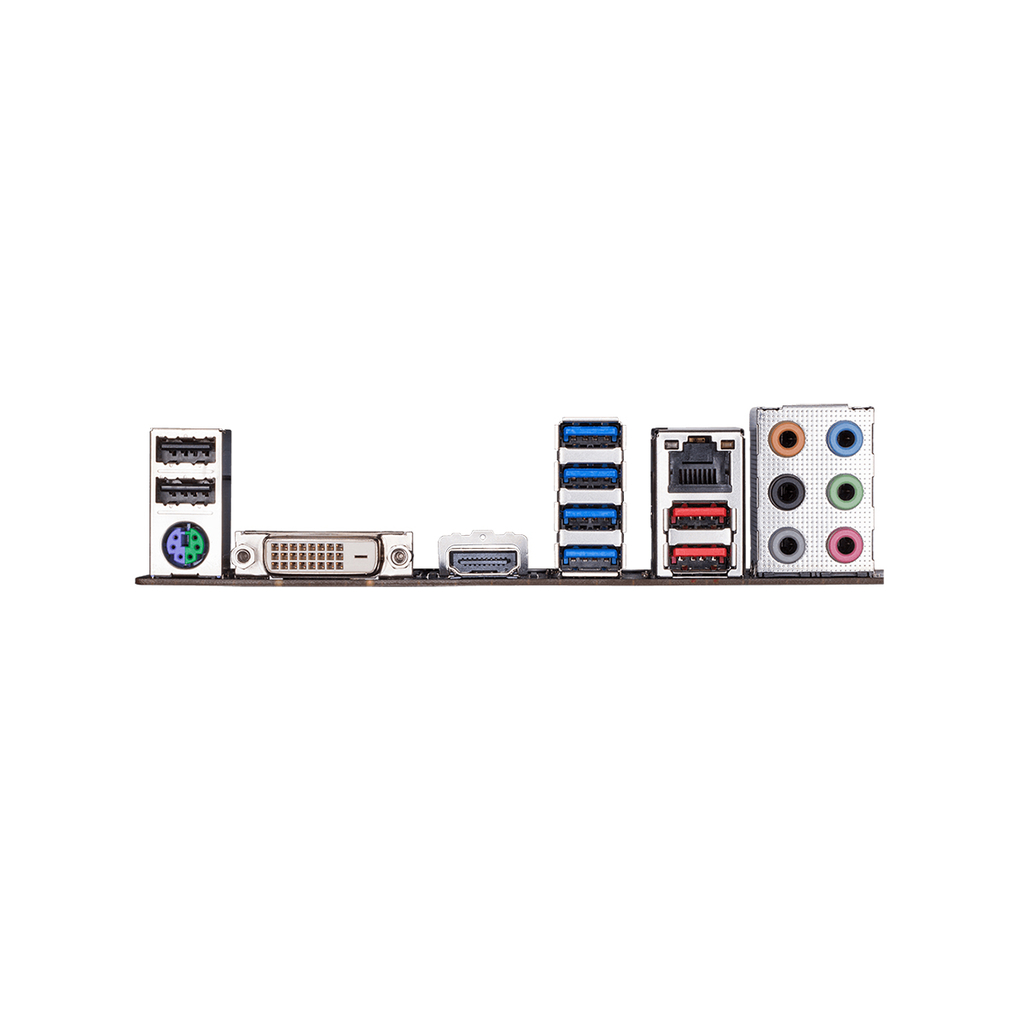

PANEL E/S TRASERO

1 X PUERTO TECLADO / RATÓN PS / 2

2 X PUERTO USB 2.0/1.1

1 X PUERTO DVI-D

1 X HDMI

4 X PUERTOS USB 3.1 GEN 1

1 X PUERTO RJ-45

2 PUERTOS USB 3.1 GEN 2 TIPO A (ROJO)

6 X CONECTORES DE AUDIO

CONTROLADOR DE E / S

CHIP CONTROLADOR DE E / S ITE®

MONITORIZACIÓN HARDWARE

DETECCIÓN DE VOLTAJE

DETECCIÓN DE TEMPERATURA

DETECCIÓN DE LA VELOCIDAD DEL VENTILADOR

ADVERTENCIA DE SOBRECALENTAMIENTO

AVISO EN CASO DE FALLO EN EL VENTILADOR

CONTROL DE LA VELOCIDAD DEL VENTILADOR

* EL SOPORTE PARA LA FUNCIÓN DE CONTROL DE LA VELOCIDAD DEL VENTILADOR DEPENDERÁ DEL SISTEMA DE REFRIGERACIÓN QUE SE INSTALE.

BIOS

1 FLASH DE 128 MBIT

LICENCIA PARA USO DE UEFI BIOS DE AMI

PNP 1.0A, DMI 2.7, WFM 2.0, SM BIOS 2.7, ACPI 5.0

OTRAS CARACTERÍSTICAS

SOPORTE PARA APP CENTER

* LAS APLICACIONES DISPONIBLES EN LA APP CENTER PUEDEN VARIAR SEGÚN EL MODELO DE PLACA BASE. LAS FUNCIONES COMPATIBLES DE CADA APLICACIÓN TAMBIÉN PUEDEN VARIAR DEPENDIENDO DE LAS ESPECIFICACIONES DE LA PLACA BASE.

@ BIOS ™

AUTO GREEN

SOPORTE DE CLOUD STATION

EASYTUNE

FAST BOOT

BOOST EN LOS JUEGOS

SOPORTE PARA ON/OFF CHARGE

RGB FUSION

SMART BACKUP

SMART KEYBOARD

SMART SURVEY

VISOR DE INFORMACIÓN DEL SISTEMA

USB BLOCKER

SOPORTE PARA Q-FLASH

SOPORTA XPRESS INSTALL

SOFTWARE INCLUIDO

NORTON® INTERNET SECURITY (VERSIÓN OEM)

UTILIDAD DE CONTROL DE ANCHO DE BANDA LAN PARA JUEGOS REALTEK® 8118

SISTEMA OPERATIVO

SOPORTE PARA WINDOWS 10 DE 64 BITS

SOPORTA WINDOWS 7 64 BITS

* PARA ADMITIR WINDOWS 7 DE 64 BITS, DEBE INSTALAR UNA CPU AMD PINNACLE RIDGE Y SUMMIT RIDGE.

* POR FAVOR, DESCARGUE E INSTALE "WINDOWS USB INSTALLATION TOOL" DE LA PÁGINA WEB DE GIGABYTE ANTES DE INSTALAR WINDOWS 7.

FORMATO

FACTOR DE FORMA MICRO ATX: 24,4CM X 24,4CM

OBSERVACIONES

DEBIDO A DIFERENTES CONDICIONES DE SOPORTE PARA LINUX PROPORCINADAS POR LOS FABRICANTES DE CHIPSETS, POR FAVOR DESCARGUE LOS DRIVERS PARA LINUX DEL SITIO WEB DEL FABRICANTE O DE UNA WEB DE TERCERAS PARTES.

LA MAYORÍA DE FABRICANTES DE HARDWARE/SOFTWARE NO OFRECEN YA DRIVERS QUE SOPORTEN WIN9X/ME/2000/XP. SI ALGUNOS DE ESTOS DRIVERS ESTUVIERAN DISPONIBLES, ACTUALIZARÍAMOS EL SITIO WEB DE GIGABYTE CONVENIENTEMENTE.

* TODOS LOS MATERIALES PRESENTES EN ESTE DOCUMENTO SON SÓLO DE REFERENCIA. GIGABYTE SE RESERVA EL DERECHO A MODIFICAR O REVISAR EL CONTENIDO EN CUALQUIER MOMENTO SIN PREVIO AVISO.

* EL RENDIMIENTO PUBLICADO SE BASA EN LOS VALORES MÁXIMOS TEÓRICOS PROPORCIONADOS POR LOS FABRICANTES DE CHIPSET O LA ORGANIZACIÓN QUE DEFINE LA ESPECIFICACIÓN DEL INTERFAZ. EL RENDIMIENTO REAL PUEDE VARIAR SEGÚN LA CONFIGURACIÓN DEL SISTEMA.

* TODAS LAS MARCAS Y LOGOS SON PROPIEDAD DE SUS RESPECTIVOS PROPIETARIOS.

* DEBIDO A LA ARQUITECTURA ESTÁNDAR DEL PC, UNA CIERTA CANTIDAD DE MEMORIA SE RESERVA PARA EL USO DEL SISTEMA Y POR LO TANTO EL TAMAÑO DE MEMORIA REAL ES MENOR QUE LA CANTIDAD INDICADA.
